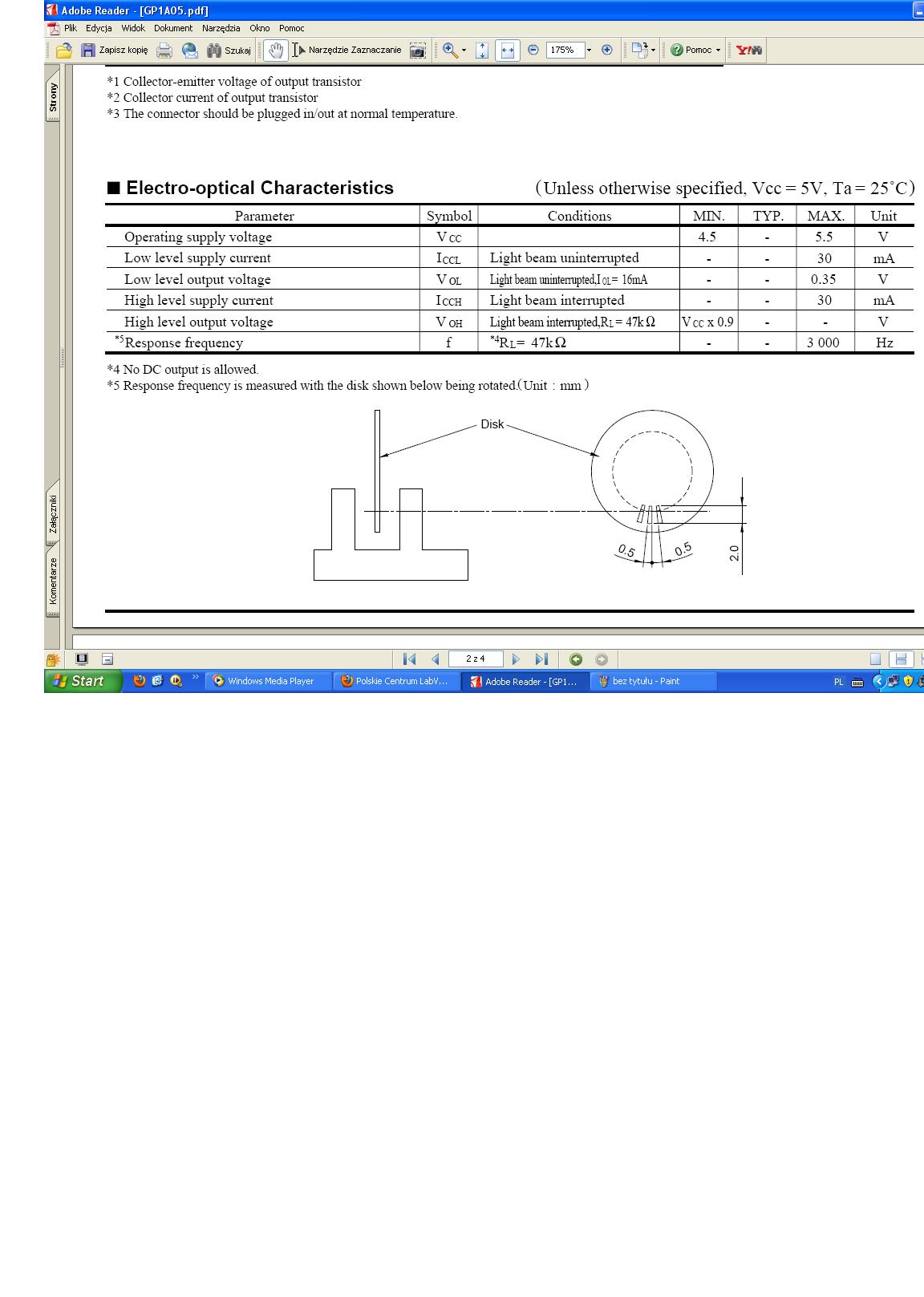

Witam mam problem z napisaniem programu do pomiaru prędkości obrotowej silnika impulsowego.Korzystam z LabView 8.5 i karty NI PCI6010.Sygnał do karty pomiarowej jest przesyłany z transoptora optycznego SHARP GP1A05.Z góry dziękuję za pomoc.

Witaj

Może napisz z czym dokładnie masz problem?
Zaktualizuj profil i podaj wersję LabVIEW.

Jak często chcesz mierzyć prędkość obrotową?

Najprościej to podłączyć impulsator do wejścia licznikowego (na karcie masz 2) i co określony czas odczytywać wartość licznika i wiesz wtedy ile impulsów przyszło.
Potem już prosta matematyka wyliczasz prędkość uwzględniając ilość impulsów na obrót.

bogdani

Chcę aby to był pomiar ciągły. W jaki sposób mogę uzyskać zliczanie impulsów?Czy to jest to opcja Count Edges?

Tak, właśnie Count Edges poda ci liczbę zliczonych impulsów.

Zrób program działający w pętli kręcącej się ze stałym okresem czasu.
Za każdym razem odczytaj liczbę impulsów i odejmij od poprzedniej wartości to otrzymasz ilość impulsów w jednostce czasu. Uwzględniając ilość impulsów na obrót w prosty sposób wyznaczysz sobie prędkość obrotową.
Zwróć jednak uwagę na okres kręcenia się pętli żeby uwzględnić minimalną prędkość obrotową.

bogdani

Witam. Dziękuję bardzo za pomoc. A jakiej pętli najlepiej do tego użyć?

No myślę że pętla While na początek wystarczy.

Pisałeś już coś w LabVIEW ?

bogdani

Pisałem tylko że miałem przerwę półroczną i nie wyszła mi ona na dobre.

Witam.W załączniku przesyłam swojego VI do pomiaru prędkości obrotowej silnika impulsowego.Nie wiem tylko jak zrobić za każdym razem odejmowanie liczby impulsów od poprzedniej wartości aby otrzymać ilość impulsów w jednostce czasu. Z góry dziękuję za pomoc. Pozdrawiam.

Witaj

Całkiem nieźle, ale trochę nie do końca poprawnie.
Odczytujesz dwa razy wartość z licznika, zupełnie niepotrzebnie.

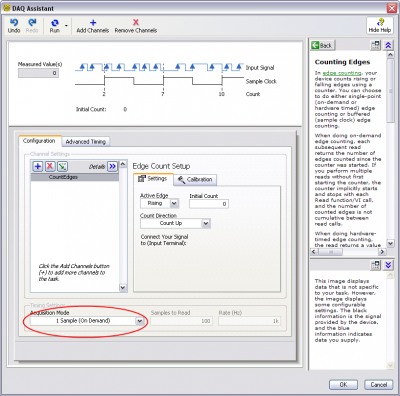

Dodatkowo DAQAssistant nie do końca poprawnie skonfigurowany. Powinno być 1 Sample (jak na obrazku poniżej), ponieważ mniemam, iż interesuje ciebie aktualna wartość licznika. Kod można zmodyfikować do takiego jak poniżej i powinien spełnić oczekiwane zadanie. Powyższy kod daje ci liczbę impulsów na sekundę. Jeszcze musisz to podzielić przez liczbę impulsów na obrót i będziesz miał ilość obrotów w ciągu sekundy.

bogdani

Teraz program działa idealnie.Dziękuję bardzo za pomoc.Pozdrawiam.
