Dzięki Panowie, rozjasniliscie mi moj problem

Witam, dzięki za zainteresowanie. Sygnał który analizuję to sygnał napięcia. Moim celem jest zrobienie FFT tego sygnału, aby następnie dla poszczególnych harmonicznych, 3-ciej,5-tej,,,11-tej pobrac fazę i amplitudę i na tej podstawie podstawić te pomierzone amplitude i fazy do odpowiedniego wzoru, i...

Dzieki za uwagę ale w nic nie przynosi skutku. Znalazłem VI, który nazywa się Harmonic Analyzer and Phase, po podłaczeniu mojego sygnału, wykrywa on podstawową składową (50hz) oraz podaje amplitudy dla poszczególnych harmonicznych. Nie rozumiem dlaczego odbiegają jednak one od mojego widma(po 'czyst...

Witam, potrzebuję pomierzyć fazy dla poszczególnych harmonicznych. Staram się to zrobić przy pomocy bloczka Tone Measurements. By policzyć fazę mojego sygnału(przykładowo dla 150hz) logiczne dla mnie było zrobienie najpierw FFT i pomierzenie fazy. Nie wiem dlaczego bloczek Tone Measurements zle mier...

Faktycznie, pomoglo, naprawde wielkie dzieki

Witam, mam następujący problem. Próbuje zczytać dane z pliku .txt za pomocą bloku RMF, nie wiem dlaczego ale read measurement file zczytuje jedynie ok 20 pierwszych probek z pliku .txt podczas gdy probek mam ok 10000. Załączam plik .txt z próbkami oraz screen. Bede wdzieczny za jakąkolwiek podpowiedz

Wcześniej wpadłem na pomysł z bloczkiem Assign and resample ale nie wpadłem zeby zmienic specific dt. Faktycznie im zrobie mniejesze dt tym wiecej na osi X moge zobaczyć. Z mojego rozwiązania to postanowiłem podłaczyć dane z tabeli do Sim Arbitrary Signal i z tego dostałem wykres widma od 0-50hz.

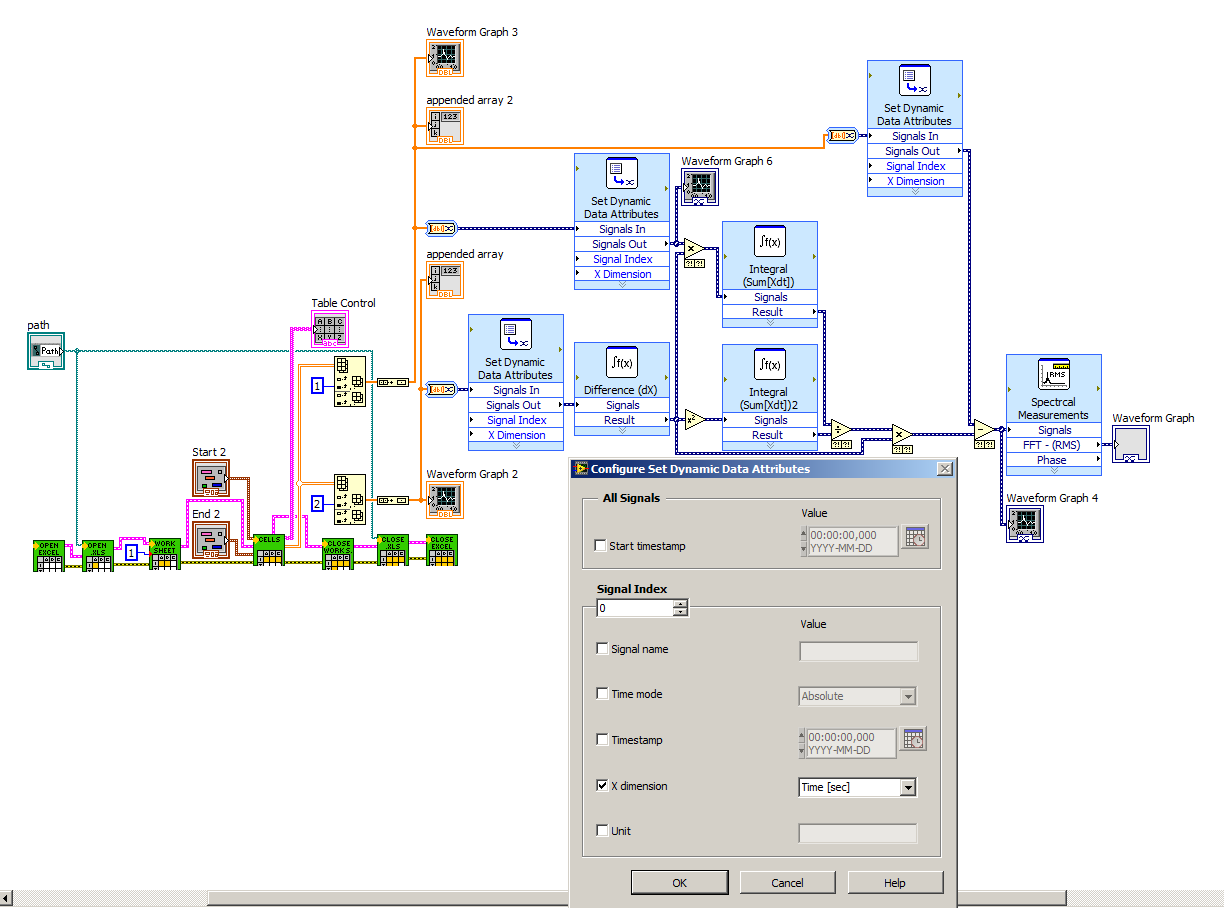

Czy chodzilo Ci o cos takiego? Zarówno jesli ustawie Set Dynamic Data przed Spectral Meas, albo po Excelu, efekt jest ten sam. Zmienia sie nazwa osi na Frequency ale skala pozostaje po staremu.

Nic nie dało, nadal dzięki za zainteresowanie. Wrzucam w takim razie kod. Przed uruchomieniem trzeba podać ścieżkę do pliku z excelem: war1. Podać zakres dla Start: Row, Column: 1,1 i End: Column, Row: 3, 10000

Niestety, dalej to samo, ale dzieki za checi

No niestety, u mnie ciagle po uruchomieniu aplikacji jest czas ;/

Zrobiłem tak, efekt nadal ten sam- na osi X mam czas.

Faktycznie, podłączyłem Get Dynamic Data Att. jak na twoim screenie. Mam X-dimension i do wyboru: times, frequency, no unit. Jak przełączyć na frequency?

Masz na mysli zebym sobie zmienil samą nazwę skali x?? Nazwa to jedno, ale chce zeby skala tez sie zmienila z czasu na hertze. Szperałem w properties dot. tego wykresu, tez nic nie znalazlem.

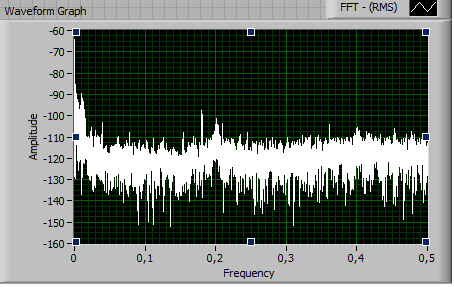

Witam, mam nastepujący problem: podłaczyłem sygnał do narzędzia spectral measurements, chcialem uzyskac pogląd na widmo. W preview tego narzędzia po podłaczeniu sygnału widzę, że wykres będzie w hertzach jednak juz na normalnym wykresie po FFT sygnału na osi X jest czas. Co może być tego przyczyną?
