wyrysowanie wygresu sygnału

[pawlik.ps]

Witam,

jestem początkujący w LabView, wiec proszę o wyrozumiałość bo być może temat jest bardzo prosty ;).

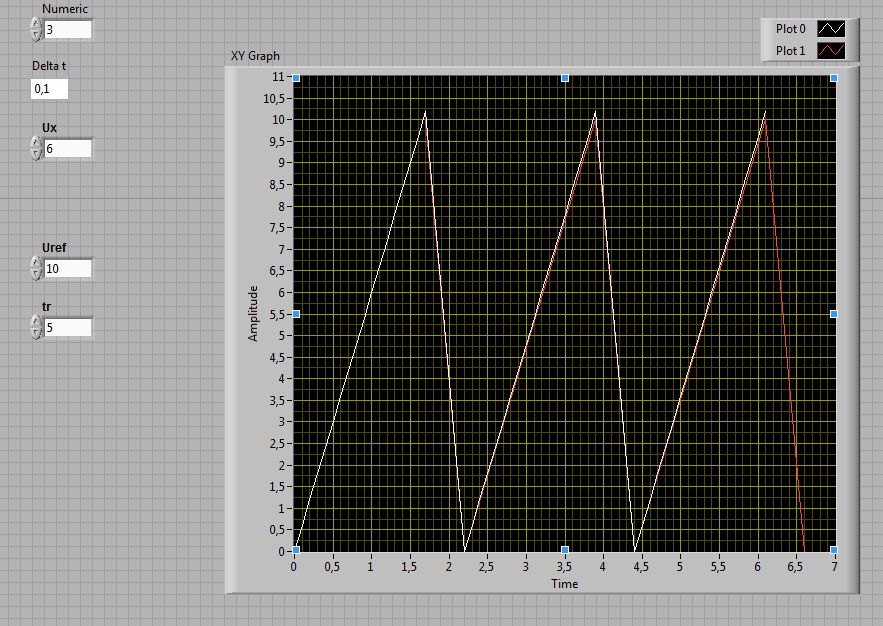

napisałem mała aplikację rysującą wykres sygnału. Na grafie XY wyrysowałem dwie funkcje liniowe, zbocze narastające i opadające. Obraz zawarty jest w załączniku. Przy każdym obrocie pętli rysowane jest zbocze narastające i opadające, problem tkwi z tym że np przy dwóch obronach pętli mam dwa zbocza narastające i pomiędzy nimi LabView samoczynnie dorysowuje mi linie pomiędzy nimi, a ja jej nie chce ponieważ ta linia (zbocze opadające) mam rysowane z innej funkcji którą napisałem. Wiec mam takie pytani jak ustawić program aby rodowało mi to co chcę?
Mam nadzieje że nie poplątałem zbytnio, bardzo prosiłbym o pomoc.
Pozdrawiam

[Pitol]

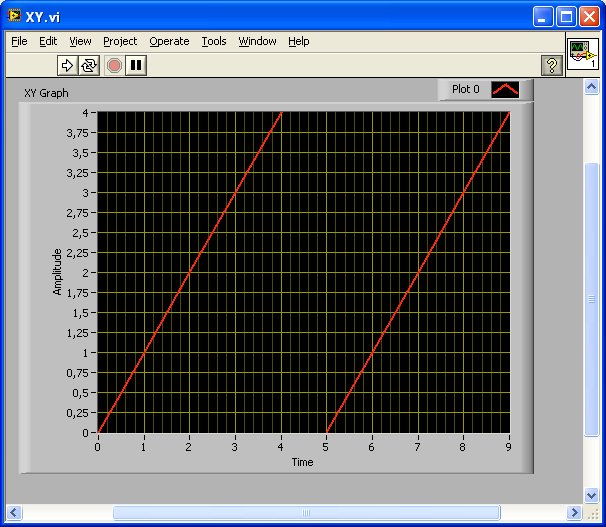

Czy coś takiego Cię interesuje?

[pawlik.ps]

Tak, możesz mi powiedzieć jak to zrobić?

[Pitol]

trzeba odmówić trzy zdrowaśki i podskoczyć na lewej nodze trzy razy obracając się w kierunku wiatru

a tak poważnie to należy wstawić jedną próbkę o wartości NaN w miejsce "przejścia".
czyli w moim przypadku to było :
0, 1, 2, 3, 4, NaN, 5, 6, 7, 8, 9 dla osi X
0, 1, 2, 3, 4, NaN, 0, 1, 2, 3, 4 dla osi Y

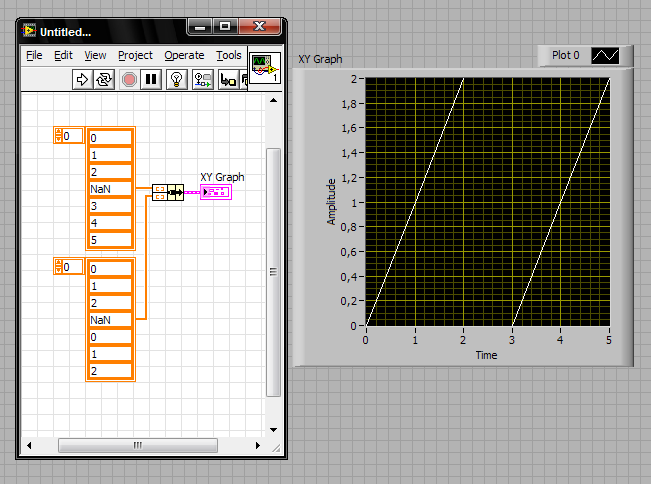

a w skrócie to tak:

[pawlik.ps]

Dzięki wielkie, teraz spróbuje zastosować u siebie.
Pozdrawiam

[qsiek]

Witam wszystkich w tym temacie!

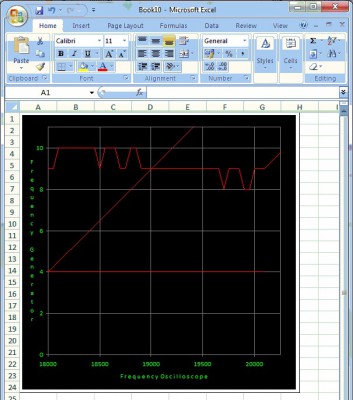

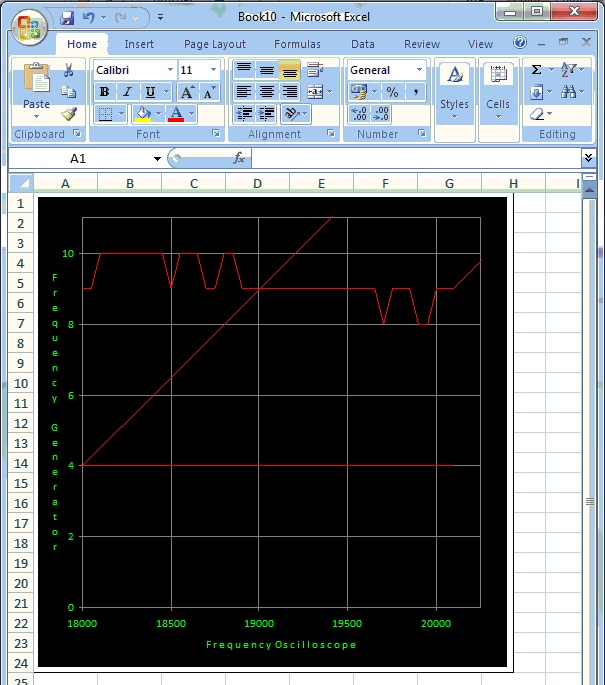

Mam podobny problem co @pawlik.ps z tym ze potrzebuje aby taki sam wykres uzyskac w excelu. Problem w tym ze wartosci NaN excel zinterpretowal jako najwieksze z mozliwych.

Jest na to jakis sposob zeby te dwa wykresy sie nie laczyly krzywa lecaca w nieskonczonosc? Bardzo prosze o jakas rade

Pozdrawiam,
qsiek

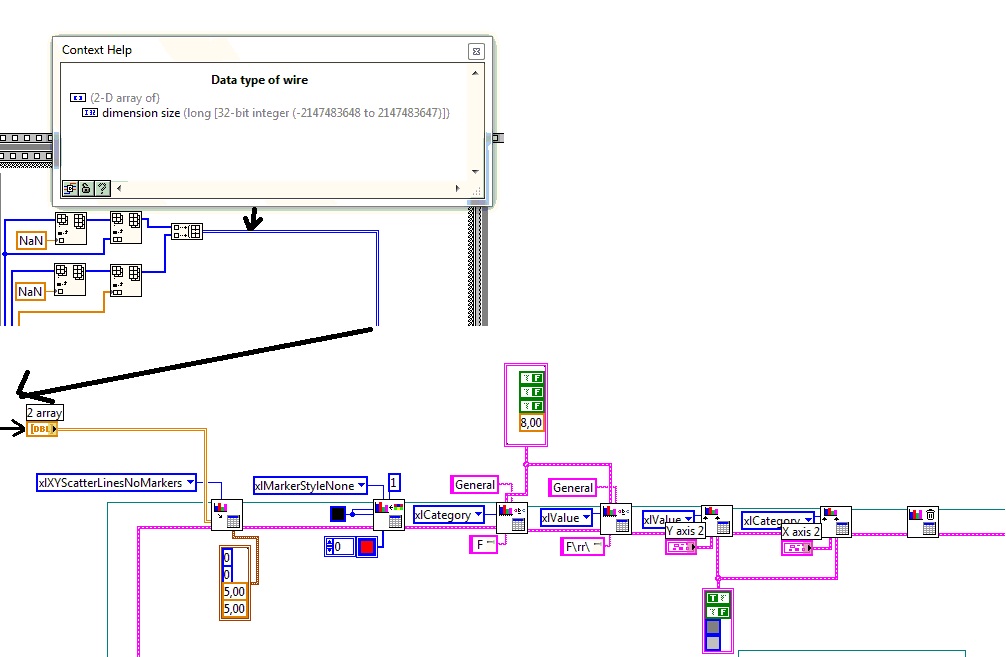

ps zalaczam czesc kodu oraz wykres

[qsiek]

Ok no to moge sam sobie odpowiedziec na zadane przeze mnie pytanie

Okazalo sie ze przy rzutowaniu na integer z double automatycznie nastapila zamiana wartosci NaN na najwieksza z mozliwych ( w integerze nie ma takiego czegos jak NaN) w takim razie wystarczylo uprzednio zrzutowac obie tablice na dbl i problem rozwiazany
