Znaleziono 22 wyniki

autor: kali
08 mar 2019 18:54
Forum: LabVIEW Real-Time
Temat: Program do zliczania częstotliwości. Proszę o pomoc
Odpowiedzi: 1
Odsłony: 302

Re: Program do zliczania częstotliwości. Proszę o pomoc

Witaj
1. Jakiego arduino używasz?
2. Jaki sygnał wierzysz? Czysty prostokąt czy czymś modulowany?
3. Jakie parametry potrzebujesz prócz częstotliwości?
Bo w programie masz pomiar napięcia.
4. 60 Hz które się pojawia to mogą być zakłócenia z sieci zasilania w budynku.
autor: kali
08 mar 2019 17:35
Forum: Budowa struktury aplikacji
Temat: Program do analizy przebiegów
Odpowiedzi: 10
Odsłony: 984

Re: Program do analizy przebiegów

Ogólnie podstawowym założeniem programu jest zmniejszenie aparatury kontrolno-pomiarowej jaką wożę ze sobą w pracy. Zamiast zabierać ze sobą woltomierz, analizator, scopometr, multimetr, itd. Chce zabierać jedynie rejestrator i laptop. Próbkowanie 100 kS/s na kanał wynika z konieczności rejestracji ...
autor: kali
07 mar 2019 19:00
Forum: Budowa struktury aplikacji
Temat: Program do analizy przebiegów
Odpowiedzi: 10
Odsłony: 984

Re: Program do analizy przebiegów

Sprawdziłem w menedżerze zużycie pamięci LV. Przed uruchomieniem aplikacji 1569 540 kB po uruchomieniu 3 554 448 kB. Ogólnie z 4GB Ramu wszystko znika i program się wysypuje. FFT też było w programie bo potrzebuje tej analizy. Lecz na razie wyciąłem to z programu aby zmniejszyć zużycie danych. Dla p...
autor: kali
06 mar 2019 18:23
Forum: Budowa struktury aplikacji
Temat: Program do analizy przebiegów
Odpowiedzi: 10
Odsłony: 984

Re: Program do analizy przebiegów

Po pewnym czasie wróciłem do programu. Jednak napotkałem problem. Kiedy przystępuje do analizy właściwego sygnału,którego parametry to 100kS/s, a czas trwania rejestracji to więcej niż 60s. Program poprawnie wczytuje dane z pliku widok wczytanych 60s.png Następnie określając długość sygnału jaki ma ...
autor: kali
27 sty 2019 16:33
Forum: Budowa struktury aplikacji
Temat: Program do analizy przebiegów
Odpowiedzi: 10
Odsłony: 984

Re: Program do analizy przebiegów

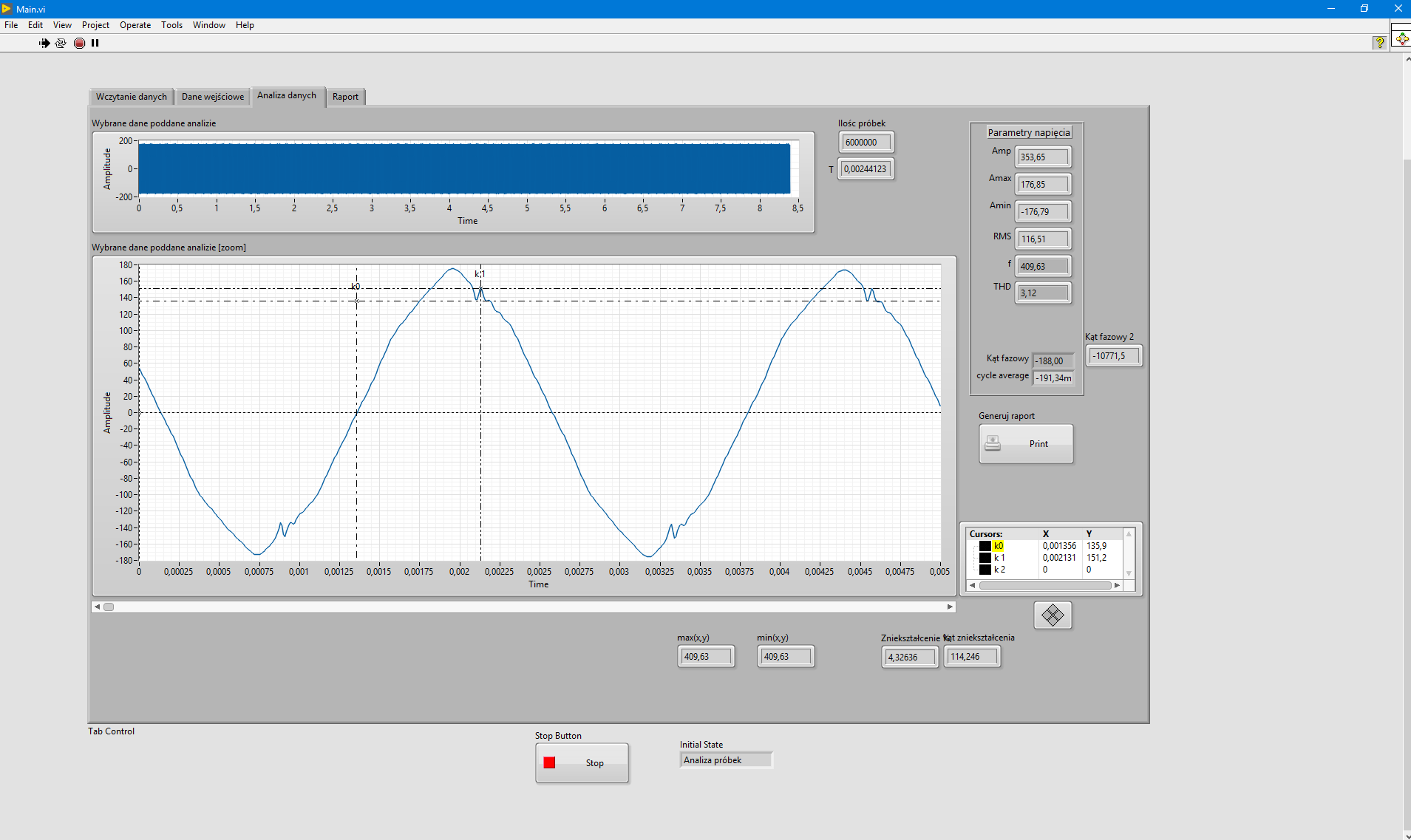

Znalazłem trochę czasu i coś pokombinowałem z kształtem przebiegu. Nie udało mi się zrobić tego automatycznie ale manualnie.
Za pomocą kursorów na wykresie ustawiam parametry potrzebne do obliczeń.
Widok analizatora.png
autor: kali
27 sty 2019 16:28
Forum: Budowa struktury aplikacji
Temat: Pomiar liczby obrotów dzięki CNY70
Odpowiedzi: 5
Odsłony: 784

Re: Pomiar liczby obrotów dzięki CNY70

Masz dwie możliwości pomiaru impulsów: 1. Tak jak zacząłeś zliczać impulsy z sygnału analogowego robiąc programowy komparator, który po otrzymaniu na wejście analogowe karty napięcia o określonej wartości (np. 4 V) da na wyjściu logiczną 1 i zwiększy licznik o 1. Jest to rozwiązanie bardziej pracoch...
autor: kali
15 sty 2019 15:28
Forum: Budowa struktury aplikacji
Temat: Program do analizy przebiegów
Odpowiedzi: 10
Odsłony: 984

Re: Program do analizy przebiegów

Dzięki za uwagi. Uzupełniłem trochę wiedzę i już wszystko działa jak należy. Program się nie zawiesza i podaje prawidłowe wartości parametrów napięcia. Teraz zmagam się z analizą przebiegu pod kątem kształtu napięcia i dryftu częstotliwościowego. Co do kształtu to wpadłem na pomysł aby porównywać ba...
autor: kali
14 sty 2019 15:51
Forum: Budowa struktury aplikacji
Temat: Program do analizy przebiegów
Odpowiedzi: 10
Odsłony: 984

Program do analizy przebiegów

Witam szanowne grono Od jakiegoś czasu walczę z programem do analizy przebiegów napięciowych. Pokrótce opisze co ma on robić: 1. umożliwiać analizę przebiegu napięciowego z rejestratora zapisanego w pliku .csv; 2. umożliwić odczytanie takich wartości napięcia jak RMS, Upp, THD, f, Amin, Amax; 3. obl...
autor: kali
10 gru 2018 12:51
Forum: Dam pracę
Temat: Woodward Poland - Aerospace
Odpowiedzi: 2
Odsłony: 800

Re: Woodward Poland - Aerospace

Pitol a nie potrzebujecie czasem specjalisty od systemów elektroenergetycznych na statkach powietrznych? :D
autor: kali
13 lip 2018 08:22
Forum: Tematy ogólne
Temat: Programowanie uC STM z poziomu LV
Odpowiedzi: 6
Odsłony: 1704

Re: Programowanie uC STM z poziomu LV

Dzięki za odpowiedź. Chodzi mi raczej o wykorzystanie płytki jako karty pomiarowej dorabiając do niej jakiś układ kondycjonowania sygnału. Tylko zastanawiam się czy to da rade obsłużyć przez złącze USB na płytce czy napisać obsługę UARTa i podpiąć do niego USB. Tylko czy było by widziane prze LV i M...
autor: kali
08 lip 2018 12:06
Forum: Tematy ogólne
Temat: Programowanie uC STM z poziomu LV
Odpowiedzi: 6
Odsłony: 1704

Programowanie uC STM z poziomu LV

Hej

Wpadła mi w ręce płytka stm32l-discoveryhttps://www.st.com/en/evaluation-tools/ ... overy.html Mam pytanie czy jest możliwość programowania takiej płytki z poziomu LV? Jeżeli tak to jak ją skomunikować z programem? Za pośrednictwem VISA?
autor: kali
22 cze 2018 08:52
Forum: Sprzęt
Temat: Zakłócenia 10Hz
Odpowiedzi: 12
Odsłony: 4052

Re: Zakłócenia 10Hz

Hej To i ja dorzucę coś od siebie :) 1. Czy ekrany przewodów podłączasz tylko z jednej strony ( mam nadzieje że tak) 2. Jakiego rodzaju jest podłączenie ekranu lutowane czy skręcane? Popraw połączenia ekranów zalutuj jeszcze raz jeżeli jest to połączenie trwałe lub oczyść drobnym papierem ściernym t...
autor: kali
05 mar 2018 20:34
Forum: Budowa struktury aplikacji
Temat: Pomoc przy podzieleniu sygnału.
Odpowiedzi: 7
Odsłony: 2341

Re: Pomoc przy podzieleniu sygnału.

Znalazłem taki przykład może ci pomoże:
https://forums.ni.com/t5/Example-Progra ... -p/3520831
Możesz też wykorzystać komparator i wyznaczyć czsśtotliwość zmiany zboczy np. narastających.
autor: kali
05 mar 2018 08:52
Forum: Budowa struktury aplikacji
Temat: Pomoc przy podzieleniu sygnału.
Odpowiedzi: 7
Odsłony: 2341

Re: Pomoc przy podzieleniu sygnału.

Tak z ciekawości jak zbierasz sygnał prądowy?
Próbowałeś użyć do wyznaczania szerokości impulsu liczników. Maja one "fabrycznie" zabudowaną opcje Pulse Width.
autor: kali
07 lip 2016 15:40
Forum: Sprzęt
Temat: Połączenie laptopa z PXIe-8105
Odpowiedzi: 2
Odsłony: 2116

Połączenie laptopa z PXIe-8105

Witam

Czy ktoś z forumowiczów mógłby wyjaśnić mi jak połączyć PXIe-8105 zamontowane
w obudowie 8 slotowej 1062Q z laptopem po LANie? Chciałbym pisać programy na laptopie z racji jego parametrów
i nie musieć latać z pendrivem aby sprawdzać ich działanie na urządzeniu.
